四川营地水电桩接地怎么做？保护接地线不是“接根地线”那么简单

发布日期： 2026-10-22 09:00:35 阅读量： 5

在四川做房车营地水电配套，很多老板对接地的理解是：打根接地棒，接上桩体，就完事了。

四川营地常见的做法是打根接地棒就完事，实际上，接地是营地电气安全里最容易被低估、也最不能省的环节。一根不合格的接地线，平时看不出来——桩正常供电、游客正常用电，但一旦发生漏电故障，保护路径不通，断路器不跳，人就成了那条路径。

极亚智能结合 GRWE100 系列水电桩在四川营地的配套经验，把营地水电桩接地的规范要求讲清楚。

核心要点

保护接地导体（PE 线）提供低阻抗路径，让过流保护装置能够切断接地故障；

中性线与地线只在电源进线处联结一次，下游所有位置——包括桩内——保持分开；

金属外壳、门板、接线装置都必须做等电位联结，任何一个金属部件都不能带电位；

接地极系统负责雷击与浪涌，PE 线负责故障电流，两套系统各司其职，不能互相替代；

缺失或松动的联结跨接线，是现场检查中最常见的缺陷之一；

每一个接地设计，都必须对照当地现行有效的规范版本，并经主管部门确认。

一、接地要干两件事，别混为一谈

接地在水电桩上做两件完全不同的事，混在一起是大多数错误的根源。

第一件：故障电流回流。如果内部带电导体碰到金属外壳，故障电流必须有一条低阻抗路径流回电源，让过流保护装置（断路器）在足够短的时间内动作。这条路径就是保护接地导体（PE 线）。

第二件：金属部件电位均衡。所有金属外壳、门板、桩体保持在同一电位，即使漏电，也不会出现“这个部件带电、那个不带电”的电位差。这就是等电位联结。

这两件事由不同的部件完成：PE 线随每条回路敷设，等电位联结跨接在金属部件之间。把接地棒当 PE 线用，是最常见的错误——大地在短距离内导电性能很差，故障电流靠土壤流不回去，断路器不会跳。

二、保护接地线（PE 线）：安全回路的骨架

PE 线是故障防护的核心，它完全依赖连续性。从营地总配电箱开始，PE 线随每条馈线一直敷到每个水电桩的每个插座端子。中间任何一处断开——线耳松了、接头锈了、穿线管接头脱开了——整条安全路径就变成了死路。

正常用电时，电流通过中性线（N 线）回流，PE 线上不应有持续电流。一旦发生故障，电流改由 PE 线回流，形成足够大的故障电流，使过流保护装置动作、切断电源。

这里有一个必须说清楚的点：PE 线回流的目的是“让断路器跳闸”，而不是“让漏电保护器检测 PE 线上的电流”。漏电保护器（剩余电流装置）检测的是相线与中性线的电流差——正常时两者相等、差值为零；一旦有电流经 PE 线或人体流向大地，这个差值超过整定值（常见 30mA），保护器才动作。

所以 PE 线不通的后果不只是“断路器不跳”：剩余电流可能改道经过人体，而保护器检测到的差值未必达到整定值。这就是 PE 线必须全程连续的原因。

关键要求：

PE 线必须是专用绝缘导线，不能靠金属穿线管“顺便接地”——接头松动或腐蚀就断了；

PE 线线径要匹配回路断路器额定值，不能图省钱用细线；

每个接线端子必须紧固、线耳压接到位，验收时在封盖前检查。

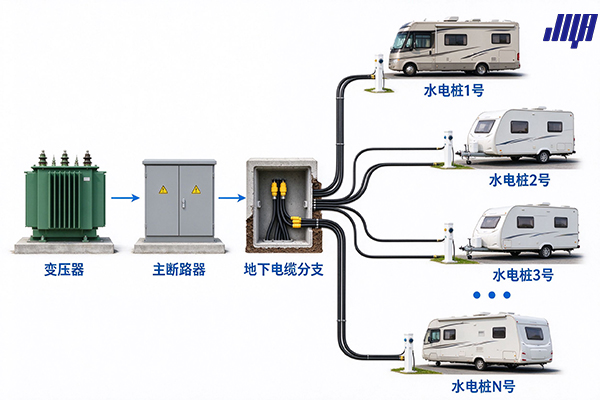

房车营地电气系统拓扑图：从变压器到主断路器到地下电缆分支，再到各营位智能水电桩的完整供电链路示意图

三、零线和地线：只在总配电箱处接一次

这是接地里最容易装错的一条。

零线（N 线）和地线（PE 线）必须只在营地总配电箱（电源进线处）联结一次，下游所有位置——包括每个水电桩内部——两者保持分开。

为什么？如果在水电桩内部又把 N 线和 PE 线接在一起，正常用电时的回流电流就会分流到 PE 线上，沿着金属桩体到处走。即使没有故障，金属外壳也可能带电压——人一碰就麻。

水电桩内部的正确接法：N 线接 N 线排，PE 线接 PE 排，桩内没有任何联结跨接线。因为水电桩不是总配电箱，不承担主联结跳线的功能。

四、金属外壳等电位联结：桩体、门板、支架都要连

每个水电桩全是金属：不锈钢外壳、铰链门板、安装支架、元件固定架，桩体本身也是金属立柱。

如果带电导体碰到其中任何一个金属部件，该部件必须通过 PE 线接回配电箱，让故障电流有回家的路。但光靠 PE 线还不够——金属部件之间还要做等电位联结，确保整台设备共享同一个电位基准。

门板是重点。铰链门是活动部件，油漆、密封垫和磨损的铰链会断开与箱体的电气连接。跨铰链要装一根联结跨接线——这根小铜线，是验收时每个外壳都会查的项目。

金属与金属直接接触不等于有联结——时间长了腐蚀和涂层会影响导电。该跨接的地方必须跨接，不能靠“金属挨着金属”。

五、接地极系统：防雷和浪涌，不是防触电

接地极系统（接地棒、接地极板、混凝土包裹电极等）处理的是另一个威胁：雷击、电网操作过电压、瞬时浪涌。它给这些能量一条入地的路，同时稳定系统电压基准。

注意：接地极不能替代 PE 线。把打一根接地棒当作“接地做完了”是经典错误——大地在短距离内承载不了故障电流，断路器不会因为接地棒而跳闸。接地极管的是防雷浪涌，PE 线管的是漏电保护，两套系统各司其职。

四川川西地区夏季雷暴多，接地极系统的重要性更高。具体接地电阻要求，按当地供电部门与现行规范的执行口径确定。

六、七个部件，各管一件事

把整套系统拆开看，每个部件只负责一件事，这也是现场检查时最容易记错的：

组件	承担什么	装在哪
保护接地导体（PE 线）	把故障电流带回电源，促使过流保护装置动作	随每条馈线和分支回路敷设
主联结跳线	在一点联结中性线与地线	仅电源进线处
接地极系统	把雷击和浪涌能量导入大地	电源进线处及规范要求的位置
联结跳线	把金属外壳、门板、装置连成一体	任何可能带电的金属部件
中性线（N 线）	正常负载下承载回流电流	每条回路，下游与地线保持分开

七、常见接地错误清单

错误做法	风险	正确做法
靠金属穿线管接地，不敷专用 PE 线	接头松动或腐蚀就断了安全路径	穿线管内敷设专用绝缘 PE 线
在水电桩内把零线和地线接在一起	正常电流流到金属部件上，外壳带电	N 线和 PE 线只在总配电箱处联结
每根桩单独打根接地棒就算接地	接地棒不能替代 PE 线，故障电流回不去	靠 PE 线从桩体连回总配电箱
铰链门不装联结跨接线	门带电后电到下一个开门的人	跨铰链装联结跨接线
联结表面刷了漆或有油污	绝缘了本该导电的接合面	清理表面，金属直接压接
PE 线线径太小或不匹配	故障电流承载不够，断路器不跳	PE 线匹配回路断路器额定值

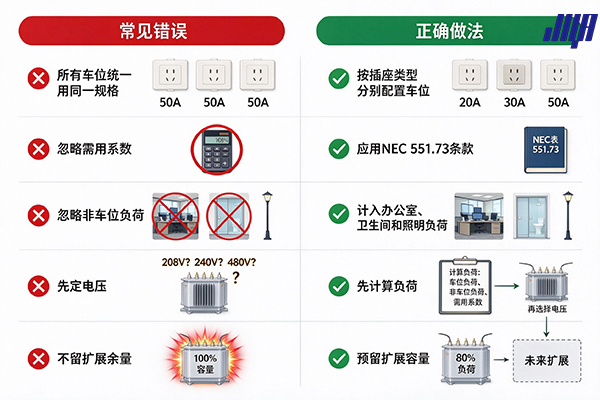

房车营地用电容量规划常见错误与正确做法对比图：插座规格配置、需用系数、非营位负荷计算、电压选择与扩展余量预留

八、接地验收七步清单

水电桩送电之前，按这个顺序检查一遍：

确认设计图纸和当地供电部门执行的规范版本；

从水电桩沿 PE 线追溯回总配电箱，全程无断点；

核对 PE 线线径匹配回路断路器额定值；

检查桩内 N 线和 PE 线分开，无额外联结跨接线；

确认外壳、门板、安装支架、桩体全部等电位联结到位；

检查每个端子紧固、线耳压接到位，没有靠漆面接触的接合点；

拍照记录，留档备查。

这七步走下来，接地基本不会有大问题。接地正常工作时看不见，出故障时要人命——每一步检查，都是在闭合一条可能通向人体的电流路径。

九、四川营地的实际情况

四川已有多家营地部署了智能水电桩，这类多台设备集中安装的场景，PE 线的连续性检查尤其不能省。

比如四川绵竹市清平镇的金色清平房车营地，部署了 28 台 GRWE802015D-A 智能水电桩；巴中南江县的大坝星空露营地（国家 4A 级旅游景区内），部署了 22 台 GRWE801515S-R-A 智能水电桩。营位数量多、桩体分散在场地各处，每一台都要单独确认 PE 线回路的连续性，不能抽查。

川西营地的另一个特点是用电点分散、馈线距离长，等电位联结和接地极的施工质量，直接影响末端营位的用电稳定性。

十、GRWE100 系列水电桩的接地设计

GRWE100 系列水电桩在设计阶段就考虑了现场接地的施工便利性：

桩内 N 线与 PE 线采用分开的接线端子，施工时不会接混，桩内不设置任何联结跨接线；

外壳、门板、安装支架预留等电位联结点位，现场可直接接线；

加厚 304 不锈钢一体成型，桩体金属部件可作为等电位联结的一部分（故障电流回流仍须依靠专用 PE 线）；

水路与电路物理隔板隔离，减少水汽对电气元件与接线端子的影响；

漏电保护动作值 ≤30mA、动作时间 0.1 秒，与连续可靠的 PE 线共同构成完整的故障保护链路。

以上为产品设计逻辑的说明，具体型号的配置以实物铭牌和技术资料为准。

FAQ

Q1：每台水电桩都需要单独打一根接地棒吗？

A：不一定。通常接地极系统在电源进线处设置，桩体通过 PE 线与之连通。每台桩单独打接地棒，并不能替代连续的 PE 线。具体是否需要在桩位增设接地极，要看设计图纸和当地规范要求。

Q2：金属穿线管可以当保护接地导体用吗？

A：部分管路系统有相应认证可用于接地，但在潮湿、腐蚀性环境中依赖穿线管本身接地风险较大——接头松动、锈蚀都会中断路径。建议敷设专用的绝缘 PE 线，把接地路径与管路彻底分开。

Q3：为什么潮湿场所更强调使用绝缘 PE 线？

A：潮湿、盐雾和腐蚀性环境会加速裸铜导体老化。绝缘层把 PE 线与外界环境隔开，也让它不再依赖管路本身的电气连续性，安全路径更可控。

Q4：PE 线的截面积怎么确定？

A：PE 线截面按保护它的过流保护装置额定电流确定，并有最小截面要求。具体取值要对照现行规范（如 GB 50054《低压配电设计规范》、GB/T 16895.3 等，以当地现行有效版本为准），由电气设计单位计算确定。

Q5：接地做完了，怎么确认合格？

A：按本文第八节的七步清单逐项检查，重点在 PE 线连续性、N/PE 分开、金属部件联结、端子紧固四项，并拍照留档。正式验收以当地供电部门和监理单位的检查结论为准。

结语

四川营地的电气安全，接地是看不见但最不能省的部分。

一根连续的 PE 线、分开的 N 线和 PE 线、到位的等电位联结、规范的接地极系统——这四样做齐了，营地用电才有底线。省什么都别省接地，因为接地的代价，平时看不见，出一次事就够了。

本文由浙江极亚智能科技有限公司产品团队原创，仅作四川营地水电桩接地参考。具体项目请以电气设计图纸、当地供电部门要求和专业电工施工为准。
