水电桩水电预留施工指南：从负荷计算到验收测试的完整技术方案

发布日期： 2026-10-15 14:03:47 阅读量： 26

户外水电桩的使用体验和安全性能，很大程度上在安装之前就已经决定了。设备本身的品质是一方面，前期的水电预留做得是否规范，直接影响后期能否稳定运行、检修是否方便、安全隐患是否可控。

很多项目在这个环节出问题，不是因为技术难度高，而是因为没有按完整的工程流程来做 —— 凭经验估个线径、随便找个位置埋管，等设备装上去才发现回路不够、水压不足、检修空间被占死，返工成本远超初期投入。

下面按照实际工程的推进顺序，把水电预留的关键技术要点系统梳理一遍。

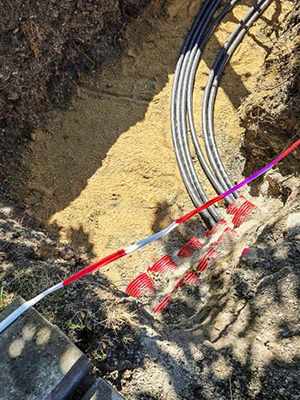

水电桩电路水路管线分槽敷设施工现场

一、规划阶段：先算清楚再动手

水电预留不是从埋管开始的，是从计算和规划开始的。

负荷计算。 每台水电桩的用电负荷需要根据后端接入设备的总功率来估算。营地场景下，单台桩可能同时接空调、电磁炉、电热水器，峰值功率可达 3-5kW；庭院场景相对简单，一般 1-2kW。根据峰值功率计算电流，再留 20%-30% 的余量，确定进线线径和回路空开规格。

点位布局。 水电桩的位置由使用场景决定，但要同时满足三个条件：使用者接水接电方便、管线敷设距离合理、周边有足够的检修空间。多台桩并排时，间距根据营位或功能区规划确定，不要为了省管线把桩挤在一起。

管线走向。 从配电点和给水点到每台桩的管线，尽量走直线、少转弯，避免穿越车道和重载荷区域。必须穿越时，要加保护套管并做加固处理。电路和水路管线分开敷设，间距不小于 15 厘米，交叉处电路在上、水路在下。

规划阶段花的时间越多，施工阶段的返工就越少。这一步做扎实了，后面的工作都是按图施工。

二、电路预留：线径、回路和保护是三大核心

电路预留的技术要求可以归纳为四个方面。

线径选择。 线径由计算电流决定，同时要考虑线路压降。一般原则：单台桩进线不低于 4 平方毫米铜线，大功率场景用 6 平方毫米；长距离传输（超过 30 米）时适当加大线径，避免末端电压降过大导致设备无法正常启动。铝线不建议用于户外水电桩进线，接头氧化风险高。

回路设计。 每台水电桩应独立回路，不要多台桩共用一条回路。独立回路的好处是：一台桩故障不会影响其他桩，故障排查和维修更方便，也便于分别计量和控制。前端配电箱按区域分组，每个配电箱带 4-6 台桩为宜，配总漏电保护和分路空开。

保护装置。 每台桩前端必须配置漏电保护器，额定动作电流 30mA，动作时间不大于 0.1 秒。漏电保护器是户外用电安全的最后一道防线，选型时优先选主流品牌，可靠性和售后可获得性更有保障。同时配置合适规格的断路器（空开），用于过载和短路保护，空开额定电流根据计算电流选择，不要过大也不要过小。

接地系统。 水电桩的金属外壳必须可靠接地，接地电阻不大于 4 欧姆。接地方式可以采用 TT 系统（单独接地极）或 TN-S 系统（电源端接地），根据项目供电系统的实际情况确定。接地线不小于 2.5 平方毫米铜线，与桩体接地端子可靠连接，不得虚接或用铝线替代。

敷设规范。 电路管线穿 PVC 管或镀锌钢管埋设，埋深不小于 0.7 米，穿越车道时埋深不小于 1 米并加钢套管。管内导线总截面积不超过管内截面积的 40%，便于散热和后期抽换。管线转弯处用弯头，不要直角硬弯，转弯半径不小于管径的 6 倍。进线端预留 30-50 厘米线头，方便桩体内接线。

三、水路预留：管径、防冻和阀门是关键

水路预留比电路简单，但出问题的后果同样严重 —— 漏水泡地面、冬天冻裂管子、水压不够用不了。

管径选择。 进水管径根据同时用水数量和流量需求确定。单台桩一般用 20mm（4 分）或 25mm（6 分）管；多台桩共用主供水管时，主管径适当加大，避免末端水压不足。管材优先选 PPR 或 PE 管，耐腐蚀、使用寿命长，不要用镀锌钢管（户外容易锈蚀）。

水压要求。 进水口工作压力一般在 0.1-0.4MPa 之间，压力过低出水慢，压力过高对水龙头和管路密封是考验。如果供水压力超过 0.6MPa，建议在前端加装减压阀。

防冻设计。 北方地区的水路防冻是硬性要求。管线埋深要低于当地冻土层（一般不小于 1 米，东北地区更深）；裸露部分用保温棉包裹，极端低温地区加电伴热带；每台桩前端装独立阀门，冬季不用时排空管内余水；总阀尽量设在室内或保温井内，避免冻住无法关水。

阀门配置。 每台桩前端必须装独立阀门，位置要方便操作。埋地阀门要做阀门井，井盖与地面平齐，井内留操作空间。阀门选铜质或不锈钢球阀，开关灵活、密封性好，不要用截止阀（阻力大、容易漏）。

排水考虑。 水电桩周边如果有地面冲洗需求，要预留排水坡度或地漏，不要让水积在桩根。长期积水会加速桩体底部腐蚀，也可能渗入电路仓造成安全隐患。

四、水电隔离与防护：结构安全的底线

水电同桩，最怕的是水窜进电路。预留阶段就要从结构上杜绝这个风险。

物理隔离。 水路和电路管线分开敷设，间距不小于 15 厘米。桩体安装时，进水口和进线口尽量分置两侧，不要在同一侧上下挨着。桩体内部水路和电路之间必须有物理隔板完全隔离，这是产品设计层面的要求，但安装时要确认隔板完好、没有被破坏。

防水等级。 水电桩操作面的防护等级一般不低于 IP54（防尘、防溅水），海滨或高湿地区建议 IP55。安装时要确认桩体面板的密封胶条完好，接线完成后面板螺丝拧紧到位，不要漏装或松拧。

检修空间。 桩体周围至少留 30 厘米的操作空间，正面留更大的空间方便打开面板检修。不要把桩贴墙、贴栏杆、贴其他设备安装，后期打不开面板，检修只能拆桩。

五、不同场景的特殊要求

以上是通用要求，不同场景还有各自的特殊注意点。

营地批量安装。 几十台桩同时安装，要做好区域配电和分区供水，避免所有桩共用一条主线导致末端压降和水压不足。建议按区域设分配电箱和分水器，每个区域独立控制。

庭院单台安装。 单台桩的预留相对简单，但要注意与庭院景观的协调 —— 管线走向尽量隐蔽，桩体位置不影响整体美观，同时保留检修空间。

海滨高湿环境。 海滨地区空气湿度大、盐雾重，电路接头要做防潮处理（涂绝缘硅脂或用防水接线端子），金属管线和接头做防腐处理，桩体优先选 304 不锈钢材质。

北方高寒地区。 除了水路防冻，电路也要考虑低温影响 —— 线缆选耐低温型号（一般 - 20℃以上），漏电保护器选适合低温环境的规格，避免低温下误动作。

六、验收与测试：预留完成后必须做的检查

水电预留完成、桩体安装到位后，不要直接通电通水使用，必须做三项验收测试。

电路测试。 用万用表或兆欧表测量绝缘电阻，相线与零线、相线与地线、零线与地线之间的绝缘电阻不小于 0.5 兆欧；测量接地电阻，不大于 4 欧姆；通电后测试漏电保护器是否正常动作（按测试按钮）。

水路测试。 管路安装完成后做打压测试，试验压力为工作压力的 1.5 倍，稳压 30 分钟压力降不超过 0.05MPa，各接头无渗漏。通水后检查各出水口出水是否正常，水压是否满足要求。

联动测试。 同时打开水路和电路，模拟实际使用场景，观察水电桩工作是否正常，有没有漏水、跳闸、异常发热等情况。

三项测试都通过，才算真正完成了水电预留和安装。任何一项不达标，都要找到原因整改，不要带病运行。

水电预留是隐蔽工程，做完了埋在地下看不见，但用的时候处处见。按规范做规划、按标准选材料、按流程做验收，前期多花一点时间，后期省的是几倍的返工成本和安全风险。

FAQ

Q：水电桩的进线线径怎么选？4 平方和 6 平方有什么区别？

A：线径由计算电流和线路长度共同决定。单台水电桩峰值功率 3-5kW 时，计算电流约 14-23A，4 平方铜线（安全载流量约 25-32A）可以满足；如果峰值功率超过 5kW，或线路长度超过 30 米，建议用 6 平方铜线（安全载流量约 32-40A），减少线路压降。线径选大不选小，留有余量更安全。

Q：营地几十台水电桩，电路怎么分配最合理？

A：建议按区域分组，每个区域设一个分配电箱，带 4-6 台桩，每台桩独立回路。分配电箱配总漏电保护和分路空开，总进线根据区域总负荷选择线径。不要所有桩共用一条主线，否则末端压降大、一台故障影响全部、故障排查困难。

Q：北方地区水电桩水管怎么防冻？有哪些具体措施？

A：四项措施必须做：一是管线埋深低于当地冻土层（一般不小于 1 米，东北地区 1.5 米以上）；二是裸露部分用保温棉包裹，极端低温加电伴热带；三是每台桩前端装独立阀门，冬季排空管内余水；四是总阀设在室内或保温井内。只做保温不排空，极寒天气仍有冻裂风险。

Q：水电桩安装完成后，验收要测哪些项目？

A：三项必测：电路绝缘电阻（不小于 0.5 兆欧）、接地电阻（不大于 4 欧姆）、漏电保护器动作测试；水路打压测试（1.5 倍工作压力，30 分钟压降不超 0.05MPa，无渗漏）；联动测试（同时通水通电，模拟实际使用，观察有无漏水、跳闸、异常发热）。三项全部通过方可投入使用。
