云南的房车营地正在快速生长。从西双版纳的热带雨林营地，到大理洱海边的湖景营位，再到高原地区的营位，双车位布局是云南营地最常见的一种形态——两个营位共用一个服务点，一辆房车配一辆拖挂，或者一家人的两辆车停在相邻营位。

双车位营位的水电配套，通常面临一个选择：装一台双面水电桩服务两车，还是装两台单面设备各管一车？这个决定会影响营地整个生命周期内的土建、线缆路径与后期维护。

极亚智能（JIYA）的 GRWE1002020D-R 双面水电一体桩，正是为双车位营位设计的产品。本文从内部结构、电气设计、防护等级、云南气候适配、安装流程与维护内容六个层面，帮云南营地经营者把这件事看明白。

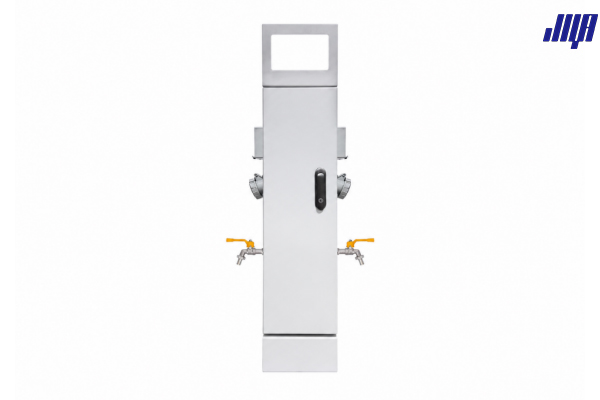

GRWE1002020D-R正面产品图

一、产品概述

GRWE1002020D-R 是 GRWE100 系列中的双面水电一体桩，设计目标是用一根立柱服务两个营位，适合两辆车共用一个服务点的云南营地场景。

设备尺寸为 100×20×20cm，配置 4 个插座与 2 个水龙头，内置漏电、过载与短路保护。电力与供水来自同一立柱，两个营位可以在同一位置完成接驳。

规格项	参数内容
型号	GRWE1002020D-R
类型	双面水电一体桩
高 × 长 × 宽	100×20×20cm
插座数量	4
水龙头数量	2
外壳材质	加厚 304 不锈钢，可选配 316
电气防护	漏电、过载、短路
漏电保护动作值	≤30mA / 0.1S
照明	集成 LED
控制方式	水电双路独立控制
工作温度	-30℃ ~ +60℃
盐雾测试	≥480 小时

型号命名规则——数字代表外形尺寸（高×长×宽，单位 cm）

后缀 -D 为双面设计、 -R 带 LED 灯

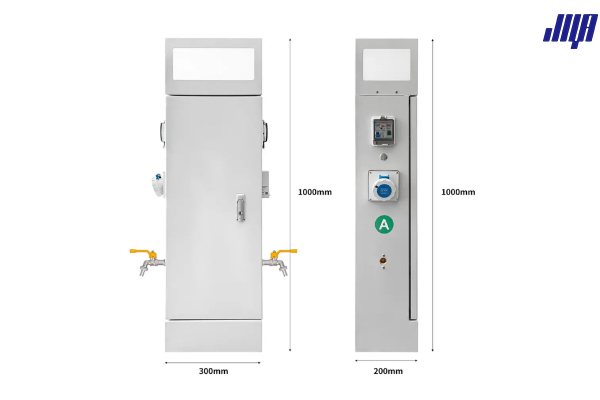

产品的两个角度展示图

二、内部结构拆解

只有了解内部布局，才能理解双面设备与两台独立设备在现场表现上的差异。

2.1 外壳。GRWE1002020D-R 的外壳采用加厚 304 不锈钢，一体成型。不锈钢外壳在车辆经常贴近通过的营位上很重要，因为表面需要长期抵抗碰撞与腐蚀。此外，极亚还提供选配选项，例如云南近湖、近江的高湿项目可沟通选配 316 不锈钢。

2.2 电路区。电路区沿立柱纵向布置，同时服务两侧。桩体内部包含工业插座、漏电保护装置、过载与短路保护装置以及接线端子。由于 GRWE1002020D-R 两侧共用同一电路区，内部走线是共享而非重复的，这是它与两台单面设备最主要的结构差异。

2.3 水路区。水路区与电路区在物理上分隔布置，水龙头服务于两侧。这种设计将两种功能分区放置，可以避免水汽接触电气元件，使用更安全有保障。水龙头具备防冻裂性能，云南高海拔营地在冬季低温时段仍可使用。

2.4 隔离隔板与照明。隔离隔板沿立柱全长将电路区与水路区分开，立柱集成 LED 灯，便于夜间接驳。

三、电气设计与保护

电气设计遵循一条保护链，保护装置、导线与插座需相互配合，确保故障在任何元件过载之前被切断。

3.1 保护元器件与执行标准。保护链中的每个元器件均按具体标准选型：

元器件	执行标准
MCB 微型断路器	EN IEC 60898-1
RCCB 漏电保护器	EN IEC 61008-1
RCBO 空开漏保一体	EN IEC 61009-1
塑壳断路器	EN IEC 60947-2
工业插座	EN IEC 60309-1 / EN IEC 60309-4
面板插座	EN IEC 60884-1
接线端子	EN IEC 60947-7-1
电线	EN IEC 60227-3

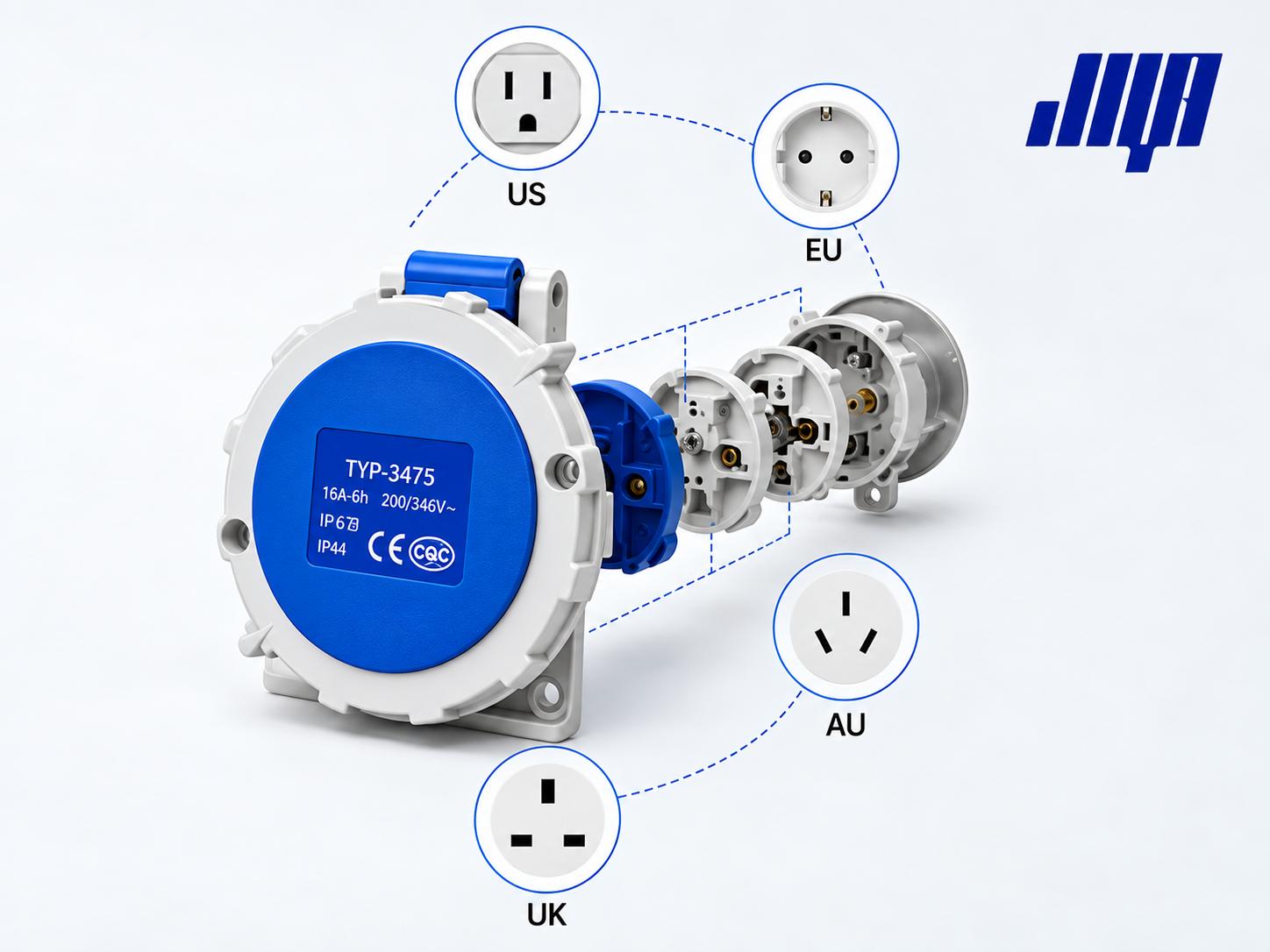

产品细节插座细节展示图

3.2 断路器、导线与插座的配合。保护要按预期动作，三项额定值必须匹配：保护装置的额定值与分断能力、导线的载流量、插座的额定电流。保护装置必须在导线达到热极限之前动作，而插座则必须按其服务的负载选型。若断路器额定值相对导线过高，导线可能在装置动作前就已过载；若插座额定值低于回路额定值，插座会成为整个回路中最薄弱的环节。

由于正确额定值取决于每个营位的负载、线缆路径长度与场地配电设计，因此按项目在规格阶段确认，而不是所有安装统一固定值。

3.3 接地。接地的目的是为故障电流提供一条确定的回流通路，使保护装置可靠动作。设备安装有两方面关注点：首先是接地连续性，在交付前，立柱接地端子与场地接地极之间的电阻需验证为 ≤0.1Ω，确认接地通路完好，未因连接松动或腐蚀而受损；然后是安装要求，接地布置与保护导体要求由当地适用规范管辖，国际层面 IEC 60364-5-54 涵盖接地布置与保护导体要求。

3.4 绝缘。绝缘电阻需要在交付时验证。验证要求为：在 500V 的测试电压下，带电导体与地之间、带电导体与外壳之间的绝缘电阻 ≥10MΩ，且每个回路测试时间不少于 30 秒。这项测试确认在通电之前，线缆绝缘、连接点与内部走线均处于完好状态。

四、壳体防护等级

防护等级用于描述水电桩体外壳及其部件能承受什么条件。以下等级适用于 GRWE100 系列水电桩：

项目	等级	含义
整机外壳	IP54	防尘；防各方向溅水
插座	IP66 及以上	防强力喷水
抗冲击	IK10	抵御人为破坏与硬物撞击

IP 等级由 IEC 60529 定义，该标准规定了外壳提供的防护等级；IK 等级则针对机械冲击的抵抗能力。从安装角度来看，IP54 意味着设备可直接露天安装，适应雨淋与溅水。值得一提的是，插座提供了更高的防护等级，为接驳点提供额外保护，因为这是水电桩使用者最直接接触设备的位置。

五、云南气候适配：高湿、雷暴与紫外线

区别于内陆干燥场地，云南营地的气候环境有几个特点：西双版纳等地的全年高湿与雨季集中降雨、高原地区的强紫外线、部分地区雷暴活动频繁。这些因素同时影响着水电桩的外壳与内部电气元件。GRWE1002020D-R 双面水电桩针对此类场景有相应的保障措施。

首先，在材质上，316 不锈钢含钼元素，可提升抗氯离子侵蚀能力。近湖、近江或湿度特别高的项目，建议在规格阶段与工厂讨论材质选择。

应用场景	推荐材质	原因
标准内陆场地	304 不锈钢	系列标准材质，适合常规户外使用
高湿／近水区域	316 不锈钢（选配）	抗氯离子腐蚀性能更好

其次，GRWE100 系列的外壳经盐雾测试验证，结果 ≥480 小时，可反映在高湿环境中的耐腐蚀表现。该测试结果针对外壳材质，具体场地条件下仍应确认材质选型是否合适。

在防潮方案的选择上，高湿环境安装的防潮处理涵盖几个方面。由于云南各场地的暴露程度各不相同，具体方案需要按项目确认。需要额外防护的项目应在规格阶段提出，使设备在出厂前完成配置，而不是在现场改造：

电路区内的防潮处理方案；

内部长效防锈处理；

水路区与电路区的物理分隔，使水路侧湿气不会到达电气元件；

外露表面的抗紫外线处理。

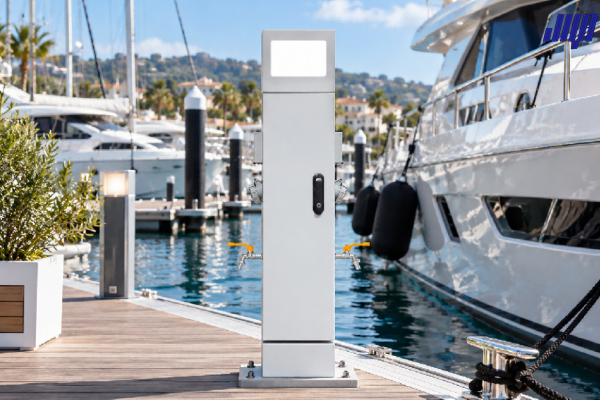

水电桩使用船舶游艇码头图

六、双面设备 vs 两台单面设备

对营地设计者而言，实际问题是：什么时候一台双面设备比两台单面设备更合适？

对比项	一台双面设备	两台单面设备
基础数量	1 块	2 块
开挖／沟槽	1 条	2 条
线缆路径	1 条	2 条
服务点数量	1 处	2 处
场地占地	较小	较大
安装人工	较低	较高
维护巡检点	1 个位置	2 个位置
营位分配灵活性	两营位共用服务点	各营位独立

有两点值得注意。第一，成本差异不只是设备本身——每台单面设备都需要自己的基础、线缆路径与接驳点，在双车位数量较多的场地，这一差异会在整个安装过程中累积。第二，每个服务点只用一台设备时，维护更简单，因为维护人员检查的是一台设备而非两台。代价是灵活性：如果两个营位可能分别出租、各自需要独立计量，则应在订单阶段明确这一需求。

七、安装

安装分为几个阶段：安装前的条件确认、确定安装方式、产品的交付验证和接驳。

7.1 安装前确认：确认设备相对两个车位的位置，并核对两侧车辆的线缆可达性；确认内部配置符合场地需求；确认两个营位合并后的供电容量；确认场地接地方案；准备基础或安装面。

7.2 安装方式：分为两种——一是地面明装，使用膨胀螺栓固定于已处理的基础或地台，工期较短，适合云南已有营地改造；二是混凝土预埋，浇筑基础并预埋锚栓，养护至设计强度，工期约 3-5 天。整桩出厂时内部模块已预装完成，现场作业是接驳与固定。单桩安装人工约 1-2 人 / 天。

7.3 接驳与交付验证

· 将立柱固定于基础，确认垂直且牢固

· 接通供水并检查渗漏

· 按场地配电设计接通电源

· 验证接地连续性（≤0.1Ω）

· 验证绝缘电阻（500V 下≥10MΩ）

· 测试漏电保护装置，确认动作正常

· 确认每个插座的极性与电压

7.4 与单面设备的安装差异

· 定位更关键：设备需要服务两个车位，而非一个

· 必须核对两侧的线缆可达性

· 两个营位合并后的负荷需与供电设计及保护额定值核对

· 只需一块基础、一条沟槽

八、维护方法

设备的维护需要每周、每月进行一次：

· 每周：检查插座防护盖是否密封、立柱外壳状态是否完好、照明与指示灯工作是否正常、检修门锁

· 每月：检查桩体内部线缆是否损坏、接线端子是否变色、漏电保护测试按钮功能是否正常、内部除尘

具体周期应根据站点位置、气候与使用频率灵活调整。云南雨季期间建议更频繁地检查外壳表面与密封件状态，因为持续高湿会加重对水电桩外露部位的影响。

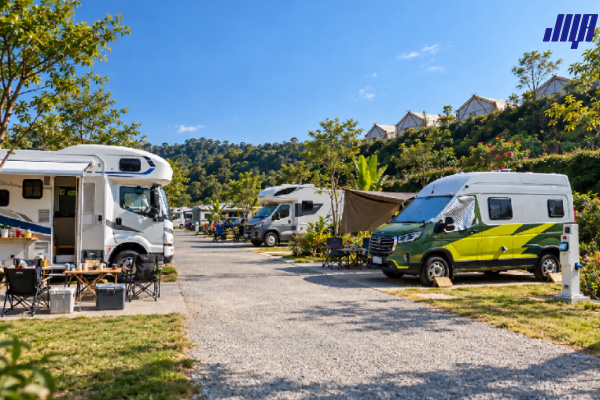

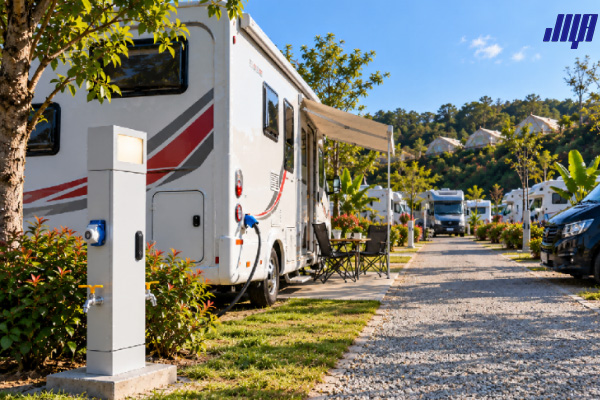

九、产品项目应用：西双版纳华熙星空营地

华熙星空营地位于云南省西双版纳，属热带季风气候区。当地全年湿度较高，夏季降雨集中，雷暴活动频繁，紫外线强度大。这类气候条件对户外电气设备提出三项实际要求：电气元件需长期防潮、设备需具备防雷能力、外露材料需抵抗紫外线老化。

根据项目的环境条件和使用需求，极亚为该营地部署了 20 台 GRWE1002020D-R-A 水电一体桩。设备在系列标准配置基础上，针对当地气候条件增加了环境防护模块，每台设备提供 4 个插座与 2 个水龙头，具备漏电、过载与短路保护，水路区与电路区在立柱内部物理分隔：

· 防潮模块：应对全年高湿环境，保护电路区电气元件

· 防雷模块：应对雷暴频发区域，降低雷电冲击风险

· 防高温模块：配备散热保护器，确保高温季节内柜内器件温度不超限

· 防过载模块：应对营地集中用电时段的负荷波动

在运营模式方面，营地采用扫码支付系统管理用电，水费包含在营位费用中，用电单独计量。这一运营模式需要在设备出厂前完成相应配置，而不是在现场调整。20 台设备的统一配置也为营地运营带来便利：维护流程一致，备件种类单一，现场人员只需掌握一套操作规范。

十、常见问题 FAQ

Q1：什么时候应选择双面设备，而不是两台单面设备？

双面设备适合双车位营位与高密度布局，可减少基础、开挖与服务点数量。两台单面设备适合营位需要独立服务安排的场地。如果两个营位需要分别出租或独立计量，建议在订单阶段明确。

Q2：电气元器件执行哪些标准？

保护装置执行 EN IEC 60898-1（MCB）、EN IEC 61008-1（RCCB）、EN IEC 61009-1（RCBO）；工业插座执行 EN IEC 60309-1 与 EN IEC 60309-4；接线端子执行 EN IEC 60947-7-1；电线执行 EN IEC 60227-3。

Q3：断路器如何与导线、插座配合？

保护装置额定值、导线载流量与插座额定值三者相互匹配，确保装置在导线过载前动作。具体额定值在项目规格阶段确认，因为它们取决于每个营位的负载与线缆路径长度。

Q4：接地要求是什么？

交付前需验证立柱接地端子与场地接地极之间的连续性电阻≤0.1Ω。安装应遵循当地适用规范；国际层面，IEC 60364-5-54 涵盖接地布置与保护导体要求。

Q5：绝缘要求是多少？

绝缘电阻要求在 500V 测试电压下≥10MΩ，测试位置为带电导体与地之间、带电导体与外壳之间，每个回路测试时间不少于 30 秒。

总结

对于设有双车位营位的云南营地而言，GRWE1002020D-R 双面水电桩的核心价值，不仅在于省了一台设备，更在于从场地生命周期出发，减少基础、开挖、线缆路径与服务点的重复投入。一台双面设备服务两个营位，意味着整个安装过程只需一块基础、一条沟槽、一处接驳点。对于双车位数量较多的营地，这种节省会在土建、人工与后期维护中持续累积。

但选型的起点，始终是营位将如何使用。如果两个营位需要独立计量、分别出租或独立服务安排，两台单面设备仍是更合适的选择；如果两个营位共用服务点、合并供电容量可控，双面设备在成本与效率上的优势就会显现。

极亚智能（JIYA）位于浙江乐清，团队深耕户外电力分配基座与水电一体桩制造二十余年，产品支持按项目定制，已在云南西双版纳华熙星空营地等项目落地应用。
西南地区服务：物流 3-5 天送达，云南重点城市可预约上门勘测选型，支持项目定制与安装技术指导。
如果您正在规划云南双车位营地的水电配套，欢迎联系我们获取 GRWE1002020D-R 的详细方案：
电话 400-078-0959 ｜官网 www.geeyaelec.com
本文由极亚智能产品团队编写（户外电力设备领域二十余年经验），仅供云南营地建设参考；具体项目请以现场勘察与专业方案为准
